| 梅特勒托利多總有機碳(TOC)分析儀 |
|
| |
|
|
 |
|

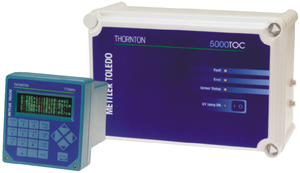

| 5000TOC總有機碳傳感器 |
|
|
| 性能 |
| ● |
連續流量設計，無批次測量周期 |
| ● |
770MAX智能型傳感器接口 |
| ● |
兩個5000TOC傳感器連接至770MAX，另外4個通道可連接其他傳感器 |
| ● |
LED傳感器狀態指示 |
| ● |
具有標準770MAX多參數分析儀的特性并帶有TOC傳感器特點
- UV燈使用壽命指示
- UV燈開/關控制
- TOC測量出錯和錯誤信息
- 用于安全性的TOC傳感器鍵鎖定功能
- 自動啟動功能使TOC傳感器在電源中斷后能自動啟動 |
|
| |
|
| |
| 益處 |
| ● |
智能型傳感器設計減少了安裝和設置時間 |
| ● |
連續的流量設計提供快速TOC響應 |
| ● |
實時連續監控提供精確的數據和更好的過程控制 |
| ● |
廣泛的動態操作范圍符合和滿足純水及超純水應用要求 |
| ● |
在使用，貯存和更換過程中不需要?dú)怏w或試劑，無移動部件，減少維護和維修成本 |
| ● |
符合制藥行業USP<643>，<645>和EP2.2.44要求 |
| ● |
傳感器的設計符合系統集成和分配系統的要求 |
| ● |
超低的TOC檢測可用于電子半導體行業水制備，分配和過程系統中的有機物含量的連續監測 |
| ● |
770MAX可連接兩個5000TOC傳感器，用于對水處理系統性能的監控 |
| ● |
堅固的NEMA 4X等級外殼設計可用于工業環境 |
|
| |
|
| |
| 770MAX性能 |

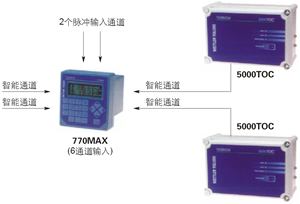

| 5000TOC傳感器采用智能傳感器技術，與770MAX多參數分析儀連接。770MAX分析儀的四個通道中的兩個通道可同時連接兩個5000T0C傳感器，并且另外兩個通道可用于其他智能型傳感器的連接。770MAX還可以提供另外兩個脈沖輸入通道用于流量傳感器的連接。所有的傳感器都用標準的插入式電纜連接。 |
|
| |
|
| |
5000TOC傳感器的外殼設計符合NEMA 4X標準，能在工業環境下使用。與770MAX變送器相配，提供靈活多樣的，可靠的TOC檢測。 |
| |
|
| |
可提供的其他智能型傳感器
◇電導率/電阻率 ◇pH/ORP ◇溶氧 ◇流量 ◇溫度 ◇壓力 ◇液位 |
| |
|
| |
| 測量原理：紫外線氧化/電導率差值 |
| 5000TOC傳感器采用紫外線氧化的原理，測量樣品前后電導率差值(見原理圖)， 來測定總有機碳的含量。Thornton的高性能的電導率傳感器提供樣品前后的電導率可靠的測量。樣品通過一個石英螺旋管被氧化，紫外線采用185nm的燈，使響應時為更短。這種設計不需要采用額外的試劑和化學物質，并且整個產品為一體化設計，無移動部件。 |
|
| |
|
| |
| 行業應用舉例 |
| ◆純水和超純水 ◆醫藥等級水 ◆電子半導體 ◆循環和回收 ◆電力行業 |
|
| |
|
|
| TOC性能規格 |
| 測量范圍 |
0.05
- 1000 μgC/L (ppbC) |
| 精度 |
大于±2ppbC或±5%的測量范圍 |
水質量
> 15MΩ：精度 = ±0.1ppbC @ TOC < 2ppb
精度
= ±0.2ppbC @ TOC < 10ppb |
| 水質量
< 15MΩ - 0.5MΩ：精度 = ±5% 的測量范圍 |
| 重復性 |
±0.2ppbC,
TOC < 10ppbC, ±2.0%, TOC > 10ppbC
±0.2ppbC, TOC < 10ppbC, ±2.0%, TOC > 10ppbC
(儀器和儀器) |
| 分辨率 |
0.001
ppbC (μgC/L) |
| 分析時間 |
連續 |
| 響應時間 |
<
60 秒 |
| 檢測極限 |
0.025
ppbC |
| 電導常數精度 |
±2% |
| 溫度傳感器 |
Pt1000
RTD，A級 |
| 溫度精度 |
±0.25
℃ @ 25℃ |
|
| |
|
|
| 樣品水質要求 |
| 溫度 |
5 - 90℃ |
| 顆粒尺寸 |
�。� 100 微米 |
| 最小水質 |
≤ 2 μS/cm |
| 流速 |
≥ 20 mL/分鐘 |
| 壓力 |
在樣品連接處 15 - 100 psig (1.0
bar - 6.9 bar) |
|
| |
|
|
| 通用技術規格 |
樣品連接
入口
出口
|
0.125"(3mm)O.D.
壓縮型管連接(金屬箍)
連接，40 靘 過濾器和6'(2m)管
0.25"(6mm)O.D. 倒鉤連接
5"(1.5mm)管 |
| 入口過濾器 |
3166SS，40微米 |
| 外殼材料 |
聚碳塑膠，耐火，UV和抗化學腐蝕
UL #E75645，Vol.1，Set2，CSA #LR 49336 |
| 外殼等級 |
NEMA 4X 工業環境 |
| 液接部位材料 |
316SS / 石英玻璃 / PEEK / 鈦
/ PTFE / 聚亞氨脂(僅在出口管處) / EPDM |
| 環境溫度/濕度等級 |
5-50℃ / 5 - 80% 濕度，非冷凝 |
| 電源 |
100 - 230 VAC 或 200 - 240
VAC，50 / 60 Hz 最大功率 25 W |
| 墻安裝 |
標準，提供安裝件 |
| 管道安裝 |
選項，管道安裝附件 (定義管道尺寸1"至4") |
| 最大傳感器距離 |
300ft (91m) |
| 指示器 |
4個LED燈，用于出錯，錯誤，傳感器狀態和UV燈 |
| 等級/防護 |
符合CE，UL和cUL (CSA標準) |
| 外部尺寸 |
11"(280mm)W×7.4"(188mm)H×5.25"(133mm)D |
| 重量 |
5.0 lb (2.3Kg) |
|
| |
|
|
